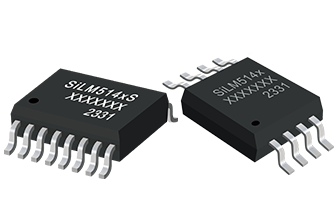

      SiLM5142S
      具有 CAN FD 和故障保护功能的隔离 CAN 收发器
      样片申请
      SiLM5142S_Datasheet
      产品概述
      产品特性
      安规认证
      典型应用图
      产品概述

      SiLM5142S是带电气隔离的高速控制器局域网收发器，符合ISO11898-2:2016规范要求。SiLM5142S器件支持经典CAN和最高5Mbps速率的CAN FD网络。 SiLM5142S有多种保护和诊断功能，包含过温关断、TXD显性超时、电源欠压检测和总线电压高于±65V时故障保护。SiLM5142S支持SOP8W封装。

      产品特性

      满足ISO 11898-2:2016要求

      支持经典CAN和最高达5Mbps性能的优化CAN FD

      150ns的低传输延时

      接收器在正常模式下的共模输入电压支持：±30V

      集成多种保护功能：
       - 总线电压高于±65V故障保护
       - 欠压保护
       - TXD显性超时
       - 过温关断保护

      CMTI：±100kV/us (最小值)

      VCC1电源电压范围：2.25V to 5.5V

      VCC2电源电压范围：4.5V to 5.5V

      工作结温范围, TJ: –40°C to +150°

      多种封装可选：
       - SOP8(SiLM5144S)
       - SOP8W(SiLM5142/50S)
       - SOP8W(SiLM5142/50S)
       - SMP8(SiLM5150S)


      安规认证

      符合UL1577 1分钟5kVrms

      符合 GB4943.1-2022 的 CQC 认证

      符合 DIN V VDE 0884-11(计划中)

      典型应用图


      产品参数表

      展开过滤器
      Part Number Output VCC/VDD (V) Input VCC (V) Bus Fault Voltage (V) CMTI (kV/μs) VISO(Vrms) Operating Temp（℃) Package Group Packing/QTY
      SiLM5142SCM-DG2.25-5.54.5-5.5-65 ~ 65100SOP8W-45 to 125Reel/1000
      SiLM5142SCG-DG2.25-5.54.5-5.5-65 ~ 65100SOP16W-45 to 125Reel/1500
