      SiLM27531H-AQ
      单通道 30V, 5A/5A 高欠压保护阈值的高速低边门极驱动
      样片申请
      SiLM27531HAQ Datasheet
      产品概述
      产品特性
      安规认证
      典型应用图
      产品概述

      SiLM27531H-AQ是一款输入电源高至30V，单通道输出的低边驱动器，能有效的驱动MOSFET和IGBT，内部能有效的避免驱动电路短路发生。SiLM27531H-AQ具有轨对轨的电流驱动能力、并且提供输入输出短至21ns的极小延时。在电源电压为18V的情况下，输出具备5A的拉电流和灌电流能力。


      产品特性

      低成本的门极驱动方案可用于替代 NPN和 PNP 分离器件方案

      TTL和CMOS兼容输入逻辑阀值

      反向和非反向输入配置

      驱动电源范围从13.5V到30V

      输入悬空时，输出保持低电平

      欠压闭锁

      典型开通/关断延时：21ns/21ns

      典型上升/下降时间：9ns/8ns

      典型驱动电流：5A/5A


      安规认证

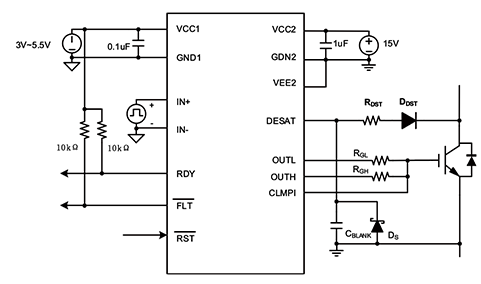

      典型应用图

      图层 6.png

      产品参数表

      展开过滤器
      Part Number Power Switch IOH/IOL(A) Input VCC (V) Prop. Delay（ns） Tr/Tf Typ. (ns) Operating Temp（℃） Package Group Packing/QTY
      SiLM27531HAC-7GIGBT/MOSFET/SiC/GaN5.0/5.013.5-3021/219/8-40 ~125SOT23-6Reel/3000
      SiLM27531HAC-AQIGBT/MOSFET/SiC/GaN5.0/5.013.5-3021/219/8-40 ~125SOT23-6Reel/3000
