      SLM8837
      独立半桥控制的 5V，1.8A H 桥电机驱动器
      样片申请
      SLM8837 Datasheet
      产品概述
      产品特性
      安规认证
      典型应用图
      产品概述

      SLM8837面向低压供电或者电池应用提供了集成电机驱动解决方案，该方案可以驱动一个直流电机或其他如螺线管设备。输出驱动器模块配置为H桥的N沟道MOSFET组成，用以驱动电机绕组。内部产生的电荷泵电路用来生成需要的驱动电压。

      SLM8837可以提供高达1.8A的输出电流。电机输入电源范围为0至11V，控制逻辑工作电源为1.8V至5V。

      产品特性

      独立的 H 桥电机驱动器，驱动直流电机或其他负载

      低 MOSFET 导通电阻：HS + LS 280mΩ

      1.8A 最大驱动电流

      工作电源电压范围：0V 至 11V

      低功耗休眠模式，休眠电流最大值仅为 120nA

      保护功能：VCC 欠压闭锁 (UVLO)、过流保护 (OCP)、热关断 (TSD）

      小型封装尺寸：8 Pin DFN8封装带散热焊盘（2.0mm × 2.0mm）

      安规认证

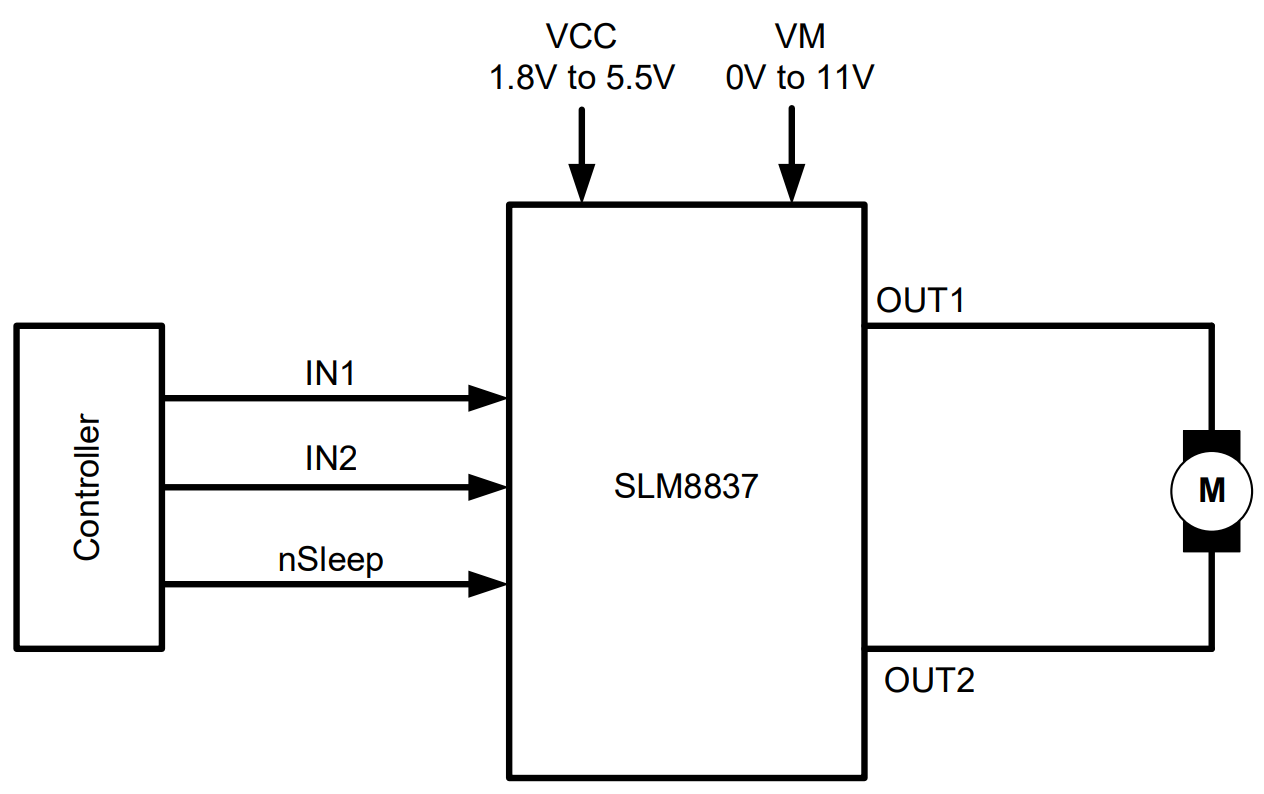

      典型应用图


      产品参数表

      展开过滤器
      Part Number Number of Half Bridge VS (Min) (V) VS  (Max) (V) Sleep Current (uA) Current Sense Amplifier PWM Input Control Mode Control Interface Operating Temp （℃） Package Packing Qty.
      SLM8837EF-7G211.8/1.81.860.2820-40 ~ 125DFN2X2-8Reel/3000
